下(xia)圖為(wei)(wei)我公司(si)3#裝(zhuang)配車間平面圖，廠(chang)房尺寸為(wei)(wei)277x177米，分七(qi)跨(kua)(kua)。北面3跨(kua)(kua)跨(kua)(kua)距27米，南面4跨(kua)(kua)跨(kua)(kua)距為(wei)(wei)24米，下(xia)面以此工廠(chang)為(wei)(wei)例，比(bi)較(jiao)一下(xia)密集(ji)型母線(xian)槽和(he)傳統電纜線(xian)兩種配電方案的(de)造價。

　　1#配電站放置到第三跨西端，紅色粗實線為母線槽，藍色為從母線槽接線箱到低壓柜的電纜。母線槽每個插接箱安裝500安培的斷路器，負責為2個低壓柜供電，需要插接箱64個，每個低壓柜容量設計為200-250安培。

3#廠房需要母線槽和電纜的規格和數量如下：

母線槽使用量
1.2000A 170米
2.1250A 120米
3.1000A 670米
4.800A 290米
電纜使用量
5.5x95mm^2 (282A) 或5x70mm^2 (231A) 1500米
5x95mm^2價格為249.5元/米，
第5項電纜的總價為 1500*249.5= 37.5萬元

　　按照上次招標后的結果，3#廠房母線槽的總價為：162.4萬元。加上電纜部分的37.5萬元，總價約199.825萬元。母線槽為交鑰匙工程。

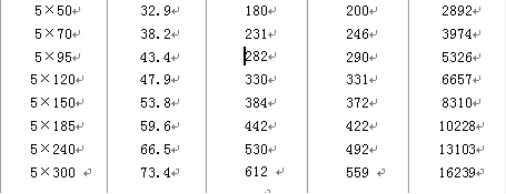

電纜載荷表如下

電纜線徑 電纜直徑 空氣中載流量A 埋地載流量A 重量g/米


如下為使用電纜替代母線槽的方案：
　　如果使用電纜替代母線槽，為了達到母線槽的效果，則電纜走向如上圖（未完全畫出）所示，電纜為星形發散結構。紅色部分應該使用5x240mm^2的電纜（530A），或降一級到5x185mm^2的電纜（442A），電纜用量如下：


1. 5x240mm^2（530A） 5632米
2. 5x95mm^2 (282A) 或5x70mm^2 (231A) 900米

根據電纜廠家所報價格(銅芯電纜均價0.525/1米*1mm^2)，
5x240mm^2價格為630元/米，
5x185mm^2價格為487.5元/米，
5x95mm^2價格為249.5元/米，
5x70mm^2價格為183.75元/米，

3#廠房使用電纜總價為：
使用5x240mm^2和5x95mm^2的電纜的總價
5632 * 630 + 900 * 249.5 = 3548160 +224550 = 377,2710
降一檔使用，使用5x185mm^2和5x70mm^2的電纜的總價
5632 * 487.5 + 900 * 183.75 =2745600 +165375 =291,0975

　　總結：3#廠房使用母線槽方案總價為200萬元，基本是交鑰匙工程。使用電纜方案的總價為377.2萬元，若考慮成本，降低一檔容量，其總價不低于290萬元。電纜需要在車間挖地溝（至少W800 X D1000），自己施工，日后隱患多，壽命短。考慮到32根5x240的電纜與電柜的連接，低壓電柜還得增加一倍。所以使用母線槽的方案成本遠遠低于使用電纜的方案。
